Что такое анкерные болты Expansion Shell?

Расширительные болты Shell Rockпредставляют собой тип механического устройства для укрепления горных пород, широко используемого в подземных сооружениях (таких как шахты, туннели и подземные пещеры) для стабилизации трещиноватых или рыхлых горных пород.

Основной принцип работы

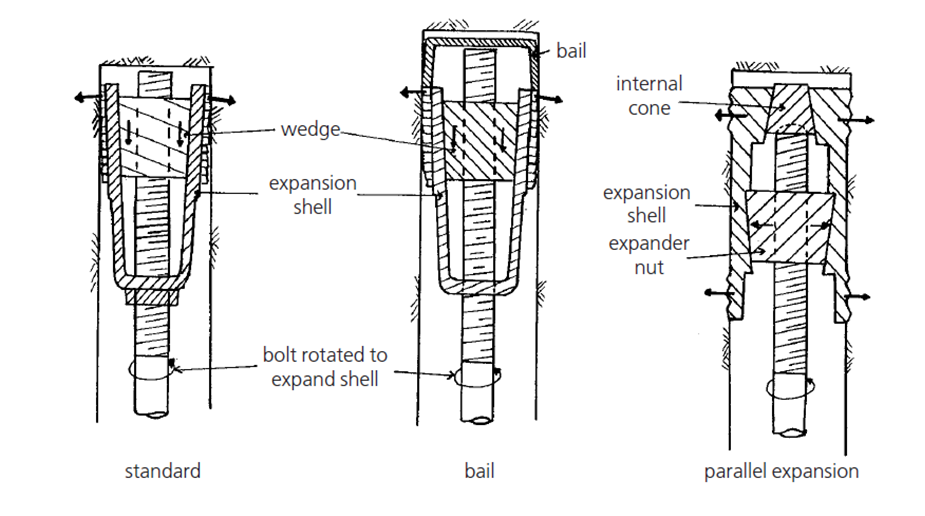

Они полагаются на механическое расширение для создания трения и силы зажима между болтом и скважиной в породе. Ключевым компонентом является компенсатор (разъемная клиновидная втулка), установленный на конце болта. Когда болт затягивается (обычно с гайкой на открытом конце), компенсатор сжимается клином, в результате чего он расширяется наружу и плотно прижимается к внутренней стенке скважины. Это создает сильное радиальное трение, надежно закрепляющее болт в породе, после чего болт может выдерживать растягивающие нагрузки, предотвращая обрушение или смещение породы.

Базовая структура

Расширительная оболочкасборка: Основная анкерная часть, состоящая из разъемной стальной втулки и соответствующего клина. Количество разрезов во втулке можно регулировать в соответствии с инженерными потребностями.

Корпус болта: стальной стержень (обычно со стальной резьбой), который соединяетоболочка расширенияи компонент, фиксирующий поверхность, и передает растягивающее усилие.

Компоненты для крепления поверхности: включая шайбы и гайки. Затягивание гайки приводит в движение клин, сжимающий компенсатор, а шайба равномерно распределяет давление по поверхности породы.

Ключевые характеристики

Быстрая анкеровка: эффект анкеровки может быть достигнут сразу после затяжки гайки, не дожидаясь затвердевания раствора (в отличие от анкерных болтов), что подходит для сценариев срочной поддержки.

Механическое крепление: нет необходимости в затирочных материалах, что удобно при строительстве в средах с высоким содержанием воды или низкой температурой, где раствор трудно затвердевает.

Ограниченная глубина крепления: эффективная сила крепления в основном возникает за счет контакта междуоболочка расширенияи стенка скважины, поэтому ее обычно используют в качестве временной или краткосрочной опоры. Для долгосрочных требований и требований высокой стабильности больше подходят анкерные болты с цементным раствором.

Простая установка и демонтаж: процесс эксплуатации прост, при необходимости его можно снять и использовать повторно (при условии обеспечения структурной безопасности).

Типичные сценарии применения

Временные опоры в выработках и забоях.

Аварийное усиление трещиноватых участков горных пород при проходке тоннелей.

Поддержка небольших подземных сооружений с коротким сроком службы.
