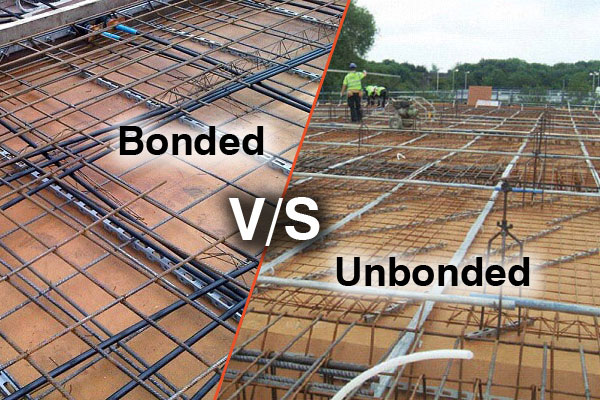

Разница между несвязанной и связанной системой пост-натяжения

Это критическое различие дляпост-натяжение(PT) проектирование и конструкция: связующий PT использует раствор для постоянного соединения сухожилий с бетоном, тогда как несвязанный PT использует смазанные сухожилия в пластиковой оболочке, чтобы изолировать сухожилия от бетона. Ниже приводится подробное описание их различий, организованное по определению ядра, компонентам, установке, производительности, приложениям и плюсам и минусам.

Основные определения

Склеенная система пост-натяжения: Высокопрочные пряди/кабели прокладываются внутри стальных или пластиковых каналов внутри бетона. После натяжения и анкеровки воздуховод полностью заполняется цементным раствором под давлением. Затирка связывает арматуру с бетоном, благодаря чему арматура и бетон действуют как единый составной структурный элемент.

Несвязанная система пост-натяжения: Сухожилия предварительно смазаны (защита от коррозии) и заключены в экструдированную пластиковую оболочку (ПЭВП/ПП) на заводе. После натяжения затирка не производится. Арматура может перемещаться относительно бетона (ограничиваясь анкерами и концевыми фитингами), действуя как элемент прямого растяжения, который обеспечивает предварительное сжатие только за счет анкеров.

Структурные характеристики и различия в поведении

Механизм передачи силы:

Связанный ПТ: Сила сухожилия передается на бетон посредством связи цемент-бетон и цемент-сухожилие по всей длине сухожилия, а также передача силы анкера. Распределение предварительного сжатия происходит постепенно по всему пролету.

Несвязанный PT: Сила на сухожилие передается только на анкеры (без связи вдоль сухожилия). Предварительное сжатие применяется в виде концентрированных сил в зонах крепления с линейным градиентом предварительного сжатия вдоль пролета. Контроль трещин и пластичность: Bonded PT:

Улучшенный контроль трещин при эксплуатационных нагрузках; сухожилия прикреплены к бетону, поэтому трещины распространяются медленнее. Более высокая пластичность при предельных нагрузках (прочность сухожилий и соединения устойчивы к разрушению). Несвязанный PT: сухожилия могут скользить относительно бетона; трещины могут легче раскрыться при перегрузке. Более низкая пластичность (разрушение становится более хрупким, если анкеры проскальзывают или разрываются сухожилия). Эффекты ползучести и усадки: Связанное PT: Сухожилия ограничены бетоном, поэтому ползучесть и усадка вызывают потерю силы предварительного напряжения (арка укорачивается вместе с бетоном). Несвязанное PT: Сухожилия могут свободно перемещаться, поэтому ползучесть и усадка вызывают большие потери предварительного напряжения (бетон укорачивается независимо, а натяжение сухожилий уменьшается больше), если это не компенсируется Сопротивление усталости: Связанный PT: более высокая усталостная прочность — связь распределяет циклические нагрузки вдоль сухожилия, уменьшая концентрацию напряжений на анкерах. Несвязанный PT: более низкое усталостное сопротивление — все циклические нагрузки концентрируются на анкерах и соединениях клина.

Типичные применения

Связанный ПТ: Длиннопролетные мосты, тяжелые промышленные здания, гаражи с высокими усталостными нагрузками, сборные железобетонные фермы, конструкции в агрессивных средах (прибрежные районы — дополнительная защита от коррозии обеспечивается затиркой).

Несвязанный PT: Плиты для жилых помещений, плиты перекрытий для коммерческих помещений, тонкостенные конструкции, сборные железобетонные панели и проекты, где приоритетом является быстрое строительство (без цементации = более короткие сроки).
