Как работает несвязанная система пост-натяжения?

Аннесвязанная система пост-натяженияпредставляет собой метод предварительного напряжения, при котором натянутые стальные арматуры не прикреплены постоянно к окружающему бетону (в отличие от пост-напряжения со связующим, при котором арматура заливается в каналы для сцепления с бетоном). Вместо этого сухожилия изолируются от бетона прочным покрытием и оболочкой, что позволяет им слегка перемещаться относительно бетона в течение срока службы конструкции. Эта система широко используется в плитах, балках, колоннах и мостах из-за ее гибкости, простоты установки и способности компенсировать незначительные структурные перемещения.

Основные компонентыНесвязанная система пост-натяжения

Сухожилия: Высокопрочные стальные пряди/проволоки (несущий элемент, заранее изготовленный по длине).

Оболочка/покрытие: гладкая, непроницаемая пластиковая или металлическая оболочка, покрывающая сухожилие, а также смазка из консистентной или восковой смазки внутри оболочки. Это предотвращает коррозию, уменьшает трение и гарантирует отсутствие сцепления арматуры с бетоном.

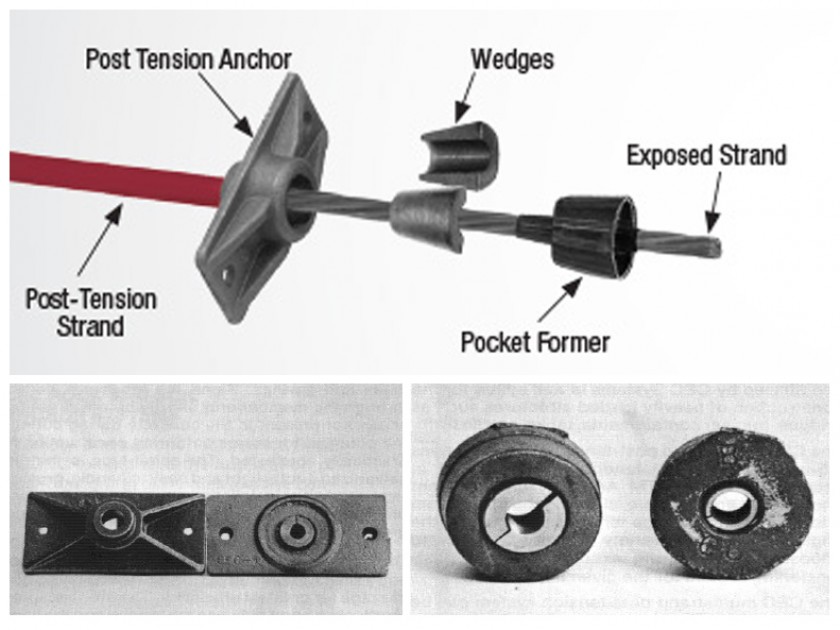

Анкеры: Механические устройства (на обоих концах арматуры), которые захватывают арматуру и передают растягивающую силу арматуры на бетонную конструкцию (например, клиновые крепления для прядей).

Натяжной домкрат: гидравлическое оборудование, используемое для натяжения сухожилия до расчетной силы во время строительства.

Воздуховоды (дополнительно): небольшие пластиковые/каналы для трубопроводов, залитые в бетон для направления сухожилий (для предварительно размещенных расположений сухожилий).

ПреимуществаНесвязанное пост-натяжение

Ускоренное строительство: отсутствие заливки цемента на месте (самая большая экономия времени), а сборные арматуры сокращают трудозатраты.

Гибкая конструкция: стержни могут быть изогнуты/расположены в соответствии со сложной геометрией конструкции (например, плоские плиты для высотных зданий).

Улучшенный контроль трещин: предварительное сжатие сводит к минимуму образование трещин при растяжении под эксплуатационными нагрузками; незначительное растрескивание (если оно происходит) не повреждает сухожилие.

Компенсирует движения: скольжение сухожилий допускает незначительные структурные движения (например, усадку, ползучесть, тепловое расширение) без накопления напряжения.

Легкие конструкции: позволяют создавать более длинные пролеты с более тонкими плитами/балками (уменьшенный объем бетона) по сравнению с железобетоном.

Общие приложения

Жилые/коммерческие плоские/плоские полы (наиболее распространенное применение).

Гаражи, мостовые настилы и балочно-колонные рамы.

Плиты на ровной поверхности (для больших промышленных полов для предотвращения растрескивания при усадке).

Сейсмостойкие конструкции (в сочетании с арматурой из мягкой стали).

Таким образом,несвязанная система пост-натяженияРаботает путем приложения контролируемой растягивающей силы к защищенному от коррозии несвязанному стальному стержню после затвердевания бетона, что вызывает предварительное сжатие бетона для противодействия приложенным нагрузкам - при этом стержень остается изолированным от бетона, обеспечивая гибкость, долговечность и эффективную передачу нагрузки через крепления.
