Применение и материал корпуса коробки передач

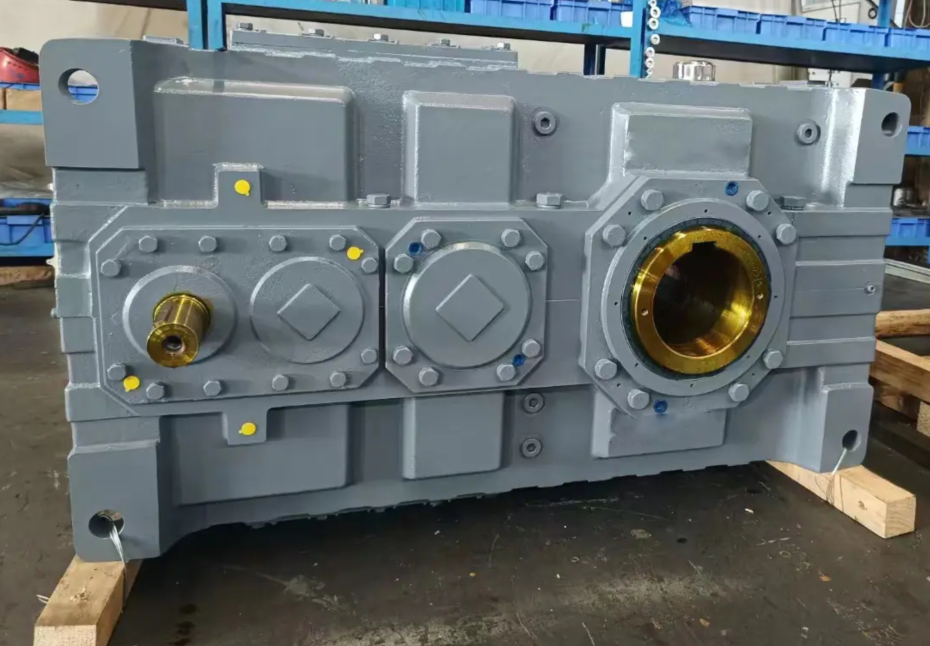

Корпус коробки передач является основным конструктивным компонентом коробки передач, который в основном используется для поддержки, фиксации и защиты внутренних компонентов трансмиссии (таких как шестерни, валы, подшипники и т. д.), а также образует замкнутое пространство для обеспечения функций смазки, отвода тепла и передачи нагрузки.

Основные функции:

Поддержка и позиционирование: Обеспечивает точную монтажную основу для шестерен, валов, подшипников и т. д., сохраняя относительную точность позиционирования.

Несущая способность и передача мощности: выдерживает периодические ударные нагрузки, возникающие при зацеплении зубчатых колес, и повышает жесткость за счет таких конструкций, как ребра и выступы.

Уплотнение и смазка: образует закрытую полость со встроенными масляными канавками, индикаторами масла и масляными каналами, что обеспечивает смазку разбрызгиванием или циркуляцией и предотвращает утечку масла.

Рассеяние тепла: некоторые внешние поверхности корпуса оснащены охлаждающими ребрами или встроенными каналами охлаждения масла для контроля рабочей температуры (обычно температура масла ≤ 80 ℃).

Типичный выбор материала:

Серый чугун (HT200/HT250): подходит для 80% обычных редукторов, обеспечивает хорошую амортизацию и низкую стоимость.

Литая сталь (ZG270-500): используется в тяжелых условиях эксплуатации и в тяжелых условиях, например, в горнодобывающем оборудовании.

Сварная стальная пластина (Q235): подходит для мелкосерийного производства по индивидуальному заказу с коротким производственным циклом.

Легкие сплавы (алюминий, магний): используются в современных конструкциях для снижения веса, особенно в ветроэнергетике, автомобилестроении и других областях.

Области применения:Промышленное оборудование: Редукторы, миксеры, экструдеры и т.д.Транспорт: Автомобильные редукторы, редукторы высокоскоростных железнодорожных тяг, редукторы осей локомотивов.

Энергетическое оборудование: Редуктор ветряной турбины.
